射頻連接線的重要參數有哪些？
2025/12/18
射頻連接線是專用于傳輸射頻（RF）信號的電纜組件，其性能直接決定了無線通信、雷達、衛星導航及測試測量等系統的信號完整性與可靠性。
射頻信號通常指頻率在3kHz至300GHz范圍內的電磁波，因此要求連接線具備極低的信號損耗和優異的抗干擾能力。其典型結構由內導體、絕緣層、屏蔽層和外護套四部分精密構成。內導體常采用鍍銀銅等高導電材料；絕緣層多使用聚四氟乙烯（PTFE）或發泡聚乙烯以穩定阻抗；屏蔽層則通過金屬編織或鋁箔來抵御電磁干擾；外護套提供物理與環境保護。
選擇射頻連接線需關注幾個核心參數：
1、阻抗匹配
阻抗是關鍵技術指標，通信領域一般為50Ω阻抗設計，是兼顧最大功率傳輸與最小損耗的工程最優解。阻抗不匹配將會引發信號反射，導致駐波比升高，嚴重影響傳輸效率。因此，必須確保電纜、連接器與系統端口的阻抗一致。
2、插入損耗
電纜的插損越大，說明信號的損耗越嚴重，電纜的傳輸效率越差。損耗隨頻率升高而急劇增加，與電纜長度成正比，并與電纜的內外導體材料、絕緣介質類型密切相關。
3、駐波比
在射頻和微波系統中，最大功率傳輸和最小信號反射取決于射頻電纜的特性阻抗和系統中其他部件的匹配。射頻電纜的阻抗變化將會引起信號的反射，這種反射會導致入射波能量的損失。

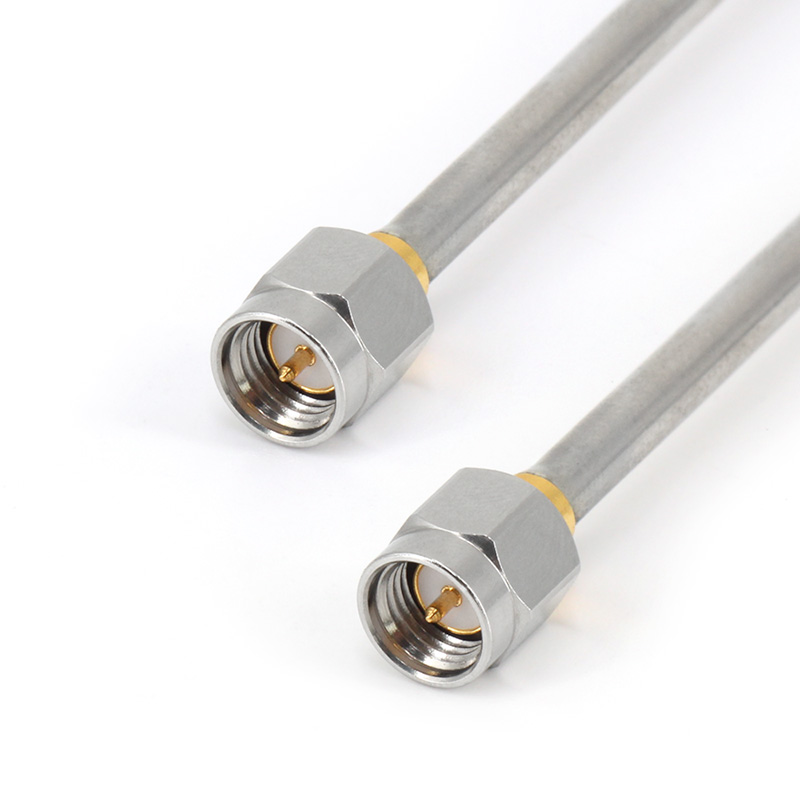

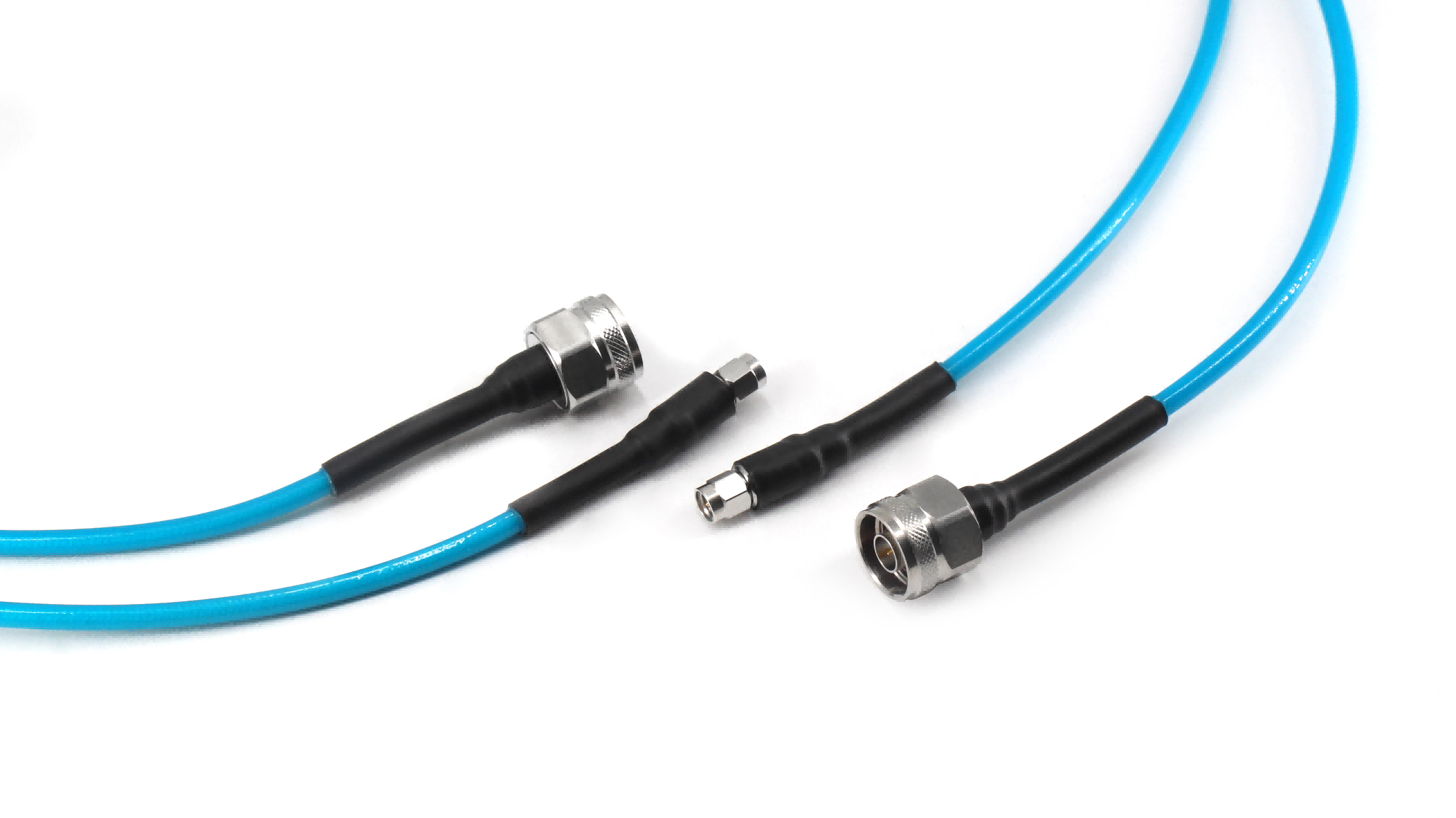

芯啟源科技的射頻連接線，支持0-110GHz，軍工級品質，嚴格按照規格書研制、生產、測試，歡迎交流咨詢。
